Comment concevoir un système de traçage thermique efficace : paramètres clés, calculs et pièges courants

La conception d’un système de traçage efficace et fiable commence bien avant l’installation d’un seul mètre de câble. Qu'il s'agisse de protéger les pipelines du gel ou d'assurer des températures de processus stables, la phase de conception détermine non seulement l'efficacité opérationnelle, mais également l'efficacité énergétique et les coûts de maintenance à long terme. Il est tentant de considérer les systèmes de traçage comme des solutions plug-and-play, mais en pratique, chaque système doit être adapté aux conditions spécifiques du site et aux exigences techniques. Une mauvaise évaluation d’un seul paramètre, comme la température ambiante ou l’épaisseur de l’isolation, peut entraîner un chauffage sous-dimensionné ou, pire encore, une panne du système.

La première étape de la conception consiste à comprendre clairement la perte de chaleur du tuyau ou du réservoir vers l’environnement. Cette perte de chaleur doit être calculée avec précision en utilisant des facteurs tels que la taille des tuyaux, leur longueur, le type d'isolation, les basses températures ambiantes et l'exposition au vent. Sur cette base, la puissance de sortie requise du câbles chauffants peut être déterminé. De nombreux fabricants proposent des tableaux de pertes de chaleur, mais des calculs personnalisés utilisant des formules thermiques sont souvent nécessaires pour les applications critiques ou les installations non standard. La sélection de la puissance nominale correcte (par exemple, watts par mètre) est un équilibre délicat : trop faible et le système sous-performe ; trop élevé et vous risquez une surchauffe ou un gaspillage d’énergie inutile.

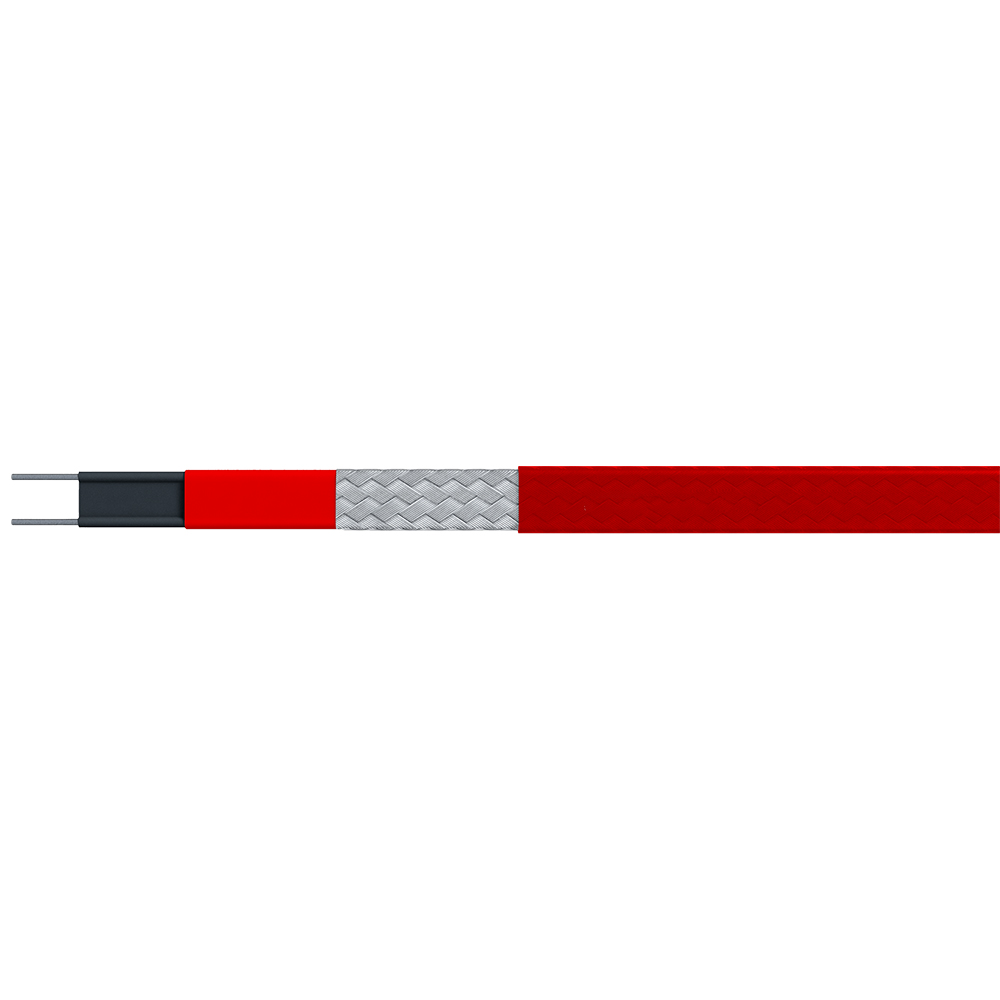

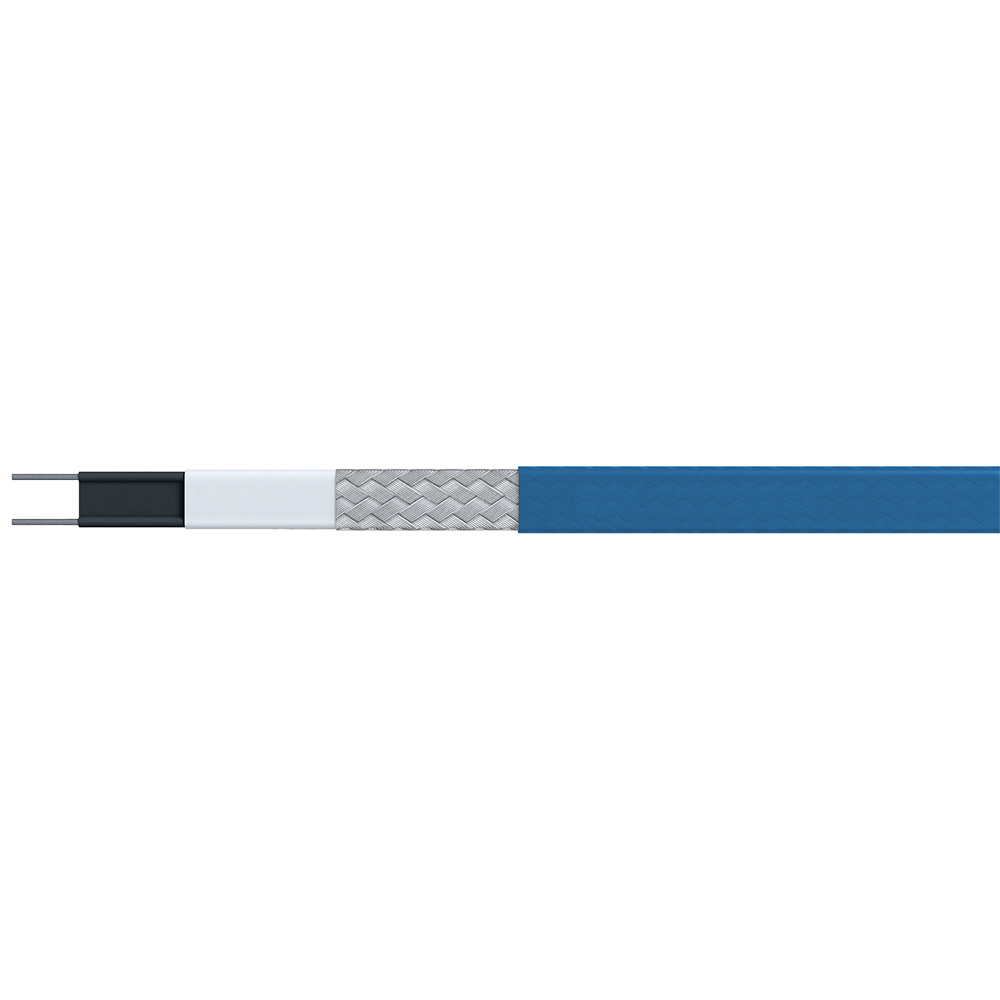

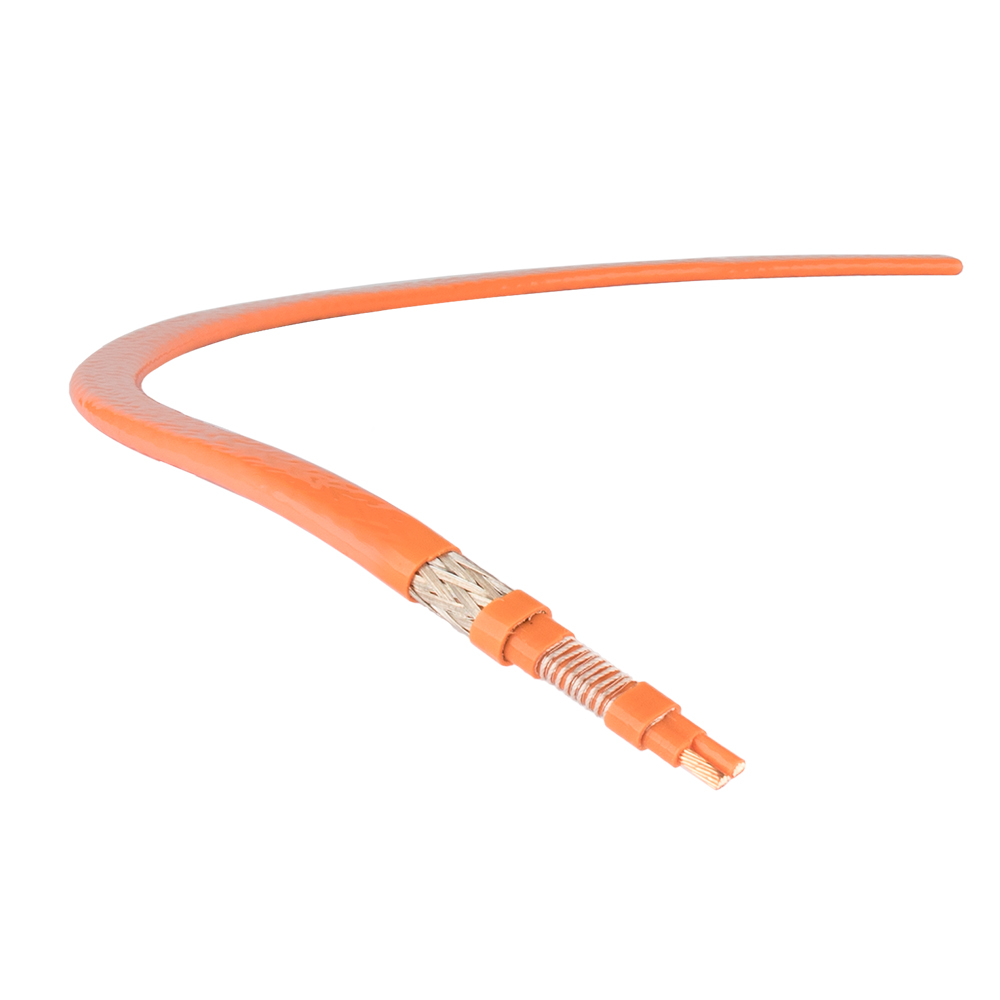

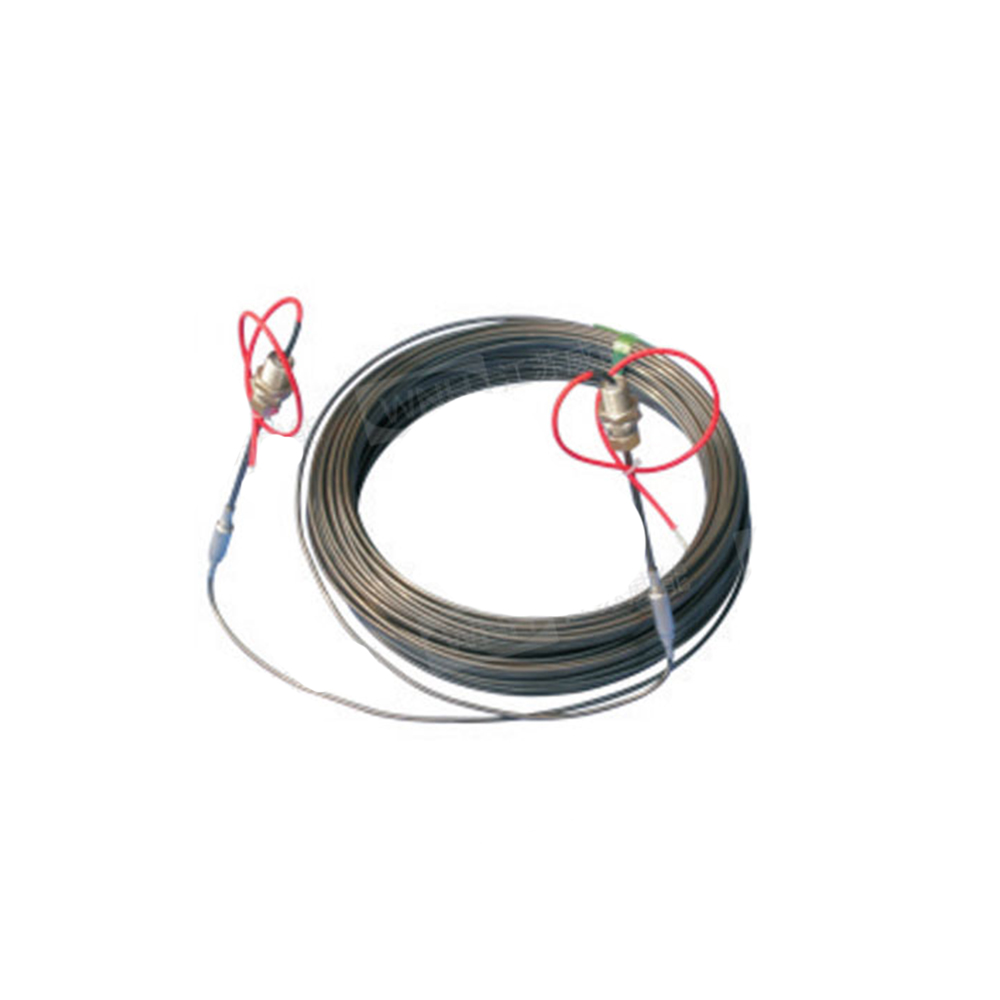

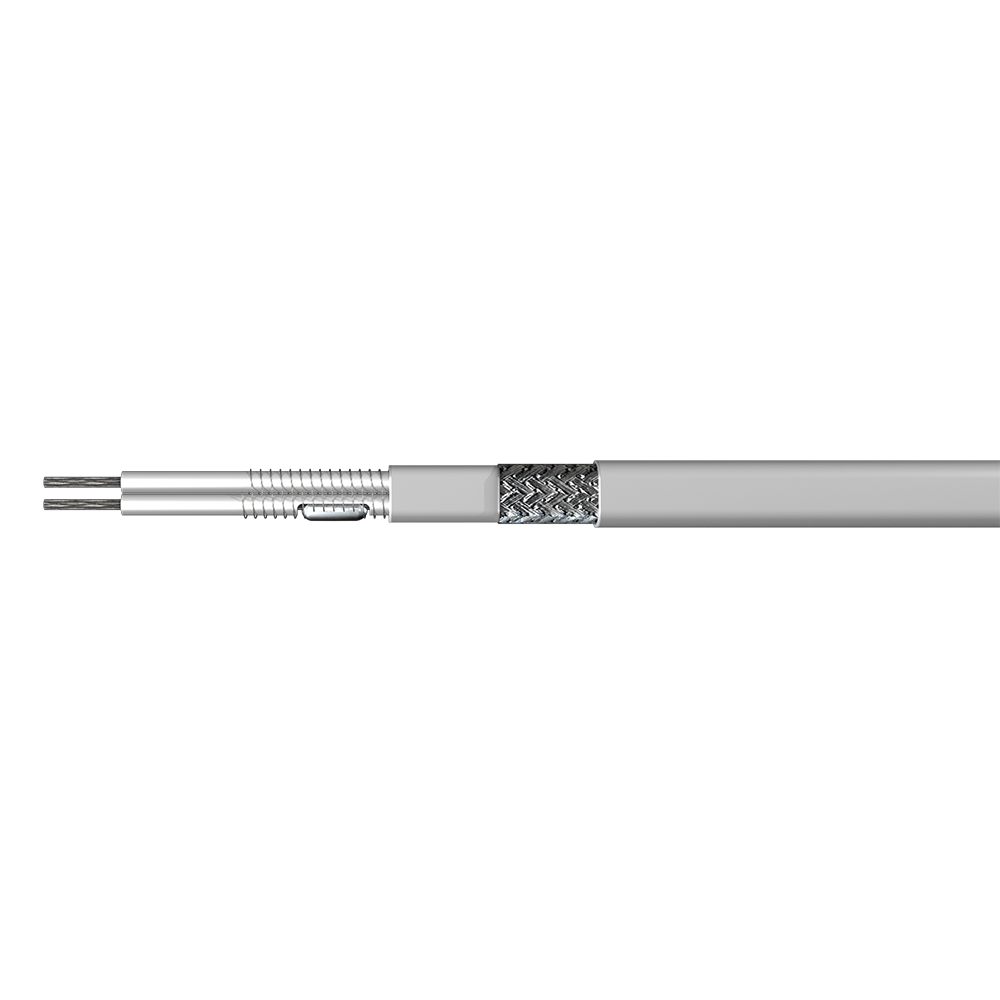

Une fois que vous connaissez la perte de chaleur, choisir le type de câble chauffant approprié devient la prochaine priorité. Autorégulation traçages chauffants sont un choix courant pour la protection contre le gel et le maintien à température modérée en raison de leur capacité à ajuster la puissance en fonction des changements de température. En revanche, les câbles à puissance constante fournissent une chaleur uniforme et conviennent mieux au chauffage industriel où une fourniture de puissance stable est essentielle. Pour les applications à haute température ou les environnements dangereux, les câbles à isolation minérale offrent une durabilité inégalée mais nécessitent une planification plus minutieuse en termes de terminaison et de rayon de courbure.

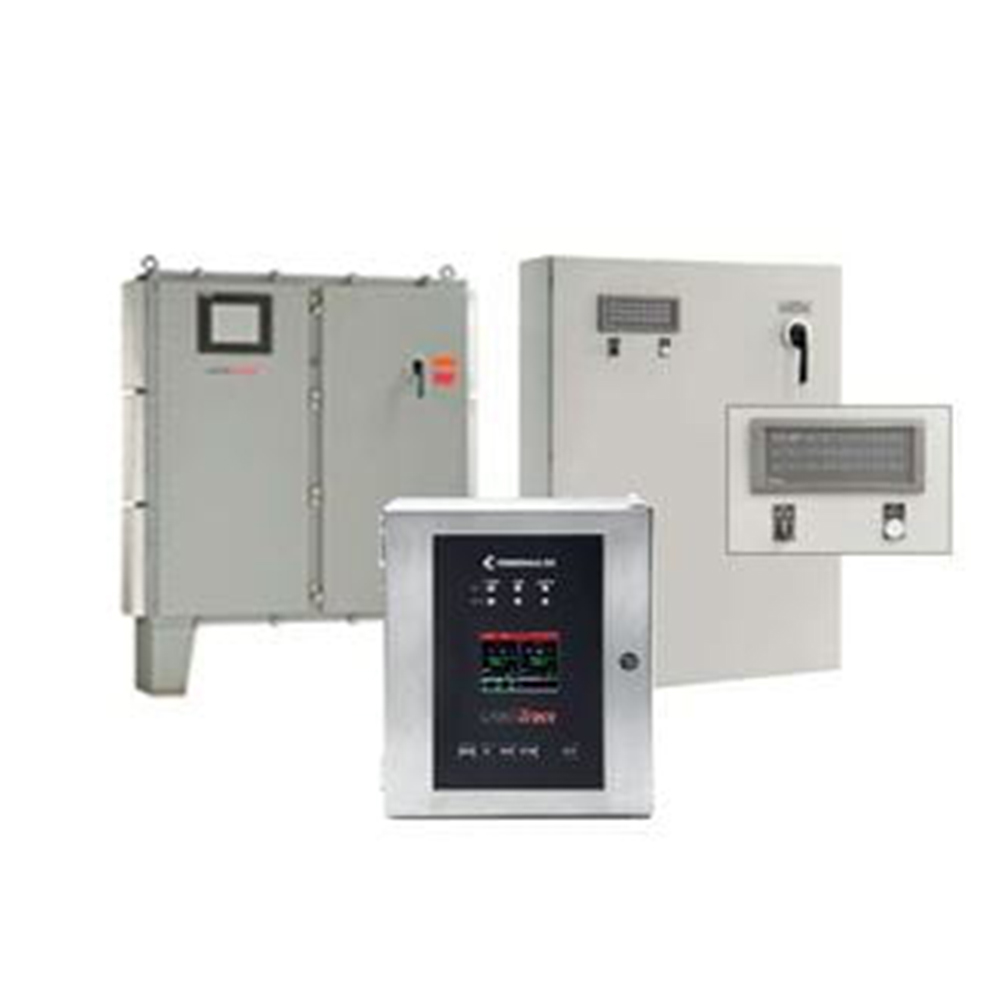

La stratégie de contrôle est un autre facteur de conception essentiel qui est souvent sous-estimé. Un thermostat de base peut suffire pour les petits systèmes non critiques, mais les installations plus grandes ou sensibles aux processus bénéficient grandement de panneaux de commande avancés, de retours de capteurs et même d'une surveillance intelligente compatible IoT. Ces options améliorent non seulement la précision, mais réduisent également les coûts opérationnels en optimisant les performances des câbles en temps réel. Les systèmes de contrôle sont souvent négligés lors de l’approvisionnement, mais c’est là qu’une grande partie de l’efficacité du système peut être gagnée ou perdue.

Un piège courant dans la conception des systèmes de traçage thermique est la sous-estimation du rôle d’une isolation adéquate. Même le câble chauffant le plus avancé ne peut compenser une isolation mal installée ou dégradée. Il est également essentiel de prendre en compte les supports de canalisations, les vannes et les brides dans la conception, car ces composants peuvent agir comme des ponts thermiques, nécessitant une attention particulière en matière de chauffage. Ces petits oublis de conception entraînent souvent des points froids ou nécessitent des refontes coûteuses en fin de compte, en particulier dans les installations de traitement où la cohérence thermique est cruciale.

Au-delà des calculs physiques et thermiques, les conditions environnementales et réglementaires jouent également un rôle. Par exemple, les câbles chauffants installés en extérieur ou dans des environnements dangereux doivent être conformes à des normes de certification spécifiques comme ATEX ou IECEx. De plus, la protection contre la pénétration de l’humidité, la résistance aux UV et la compatibilité chimique doivent être soigneusement évaluées en fonction de l’environnement environnant. Ce niveau de diligence garantit non seulement la sécurité, mais améliore également la longévité du système, ce que tout fabricant expérimenté soulignera lors des étapes de planification.

En tant que fabricant profondément impliqué dans les domaines industriel et commercial systèmes de traçage thermique , nous avons pu constater par nous-mêmes à quel point une bonne planification constitue la base d’une performance à long terme. De la sélection des traçages chauffants appropriés à la configuration des systèmes de contrôle intelligents, chaque détail compte. Lorsqu'il est réalisé correctement, un système bien conçu répond non seulement aux exigences techniques, mais ajoute une réelle valeur à votre opération.
